Один из ВИДЕО вопросов пользователей станка. На кольце нужно сделать 6 отверстий для установки камней. Расстояние должно быть равное между всеми шестью отверстиями. Как разместить равномерно камни на кольце.









Дано:

кольцо диаметром 22мм

ширина кольца 6,3мм

Требуется:

разместить 6 отверстий на равном расстоянии друг от друга. (то есть найти расстояние между 6  центрами точек на окружности - длину сегмента)



Для решения задачи нужно воспользоваться школьным учебником геометрии или онлайн калькуляторами, которых великое множество в интернете.

Сегмент круга формулы

Сегмент круга

Дуга - часть окружности, расположенная между двумя точками окружности

Длина дуги сегмента L

L = αR (если угол выражен в радианах)

L = π R α / 1800 (если угол выражен в градусах)



















Вычисляем радиус кольца

R = D/2

К = 22/2 = 11мм

Вычисляем угол α



Окружность это 3600  Значит 360 / 6 = 60 град.

Подставляем значения в формулу L = π R α / 180

L = 3,14 * 11 * 60 / 180 = 11,513мм

Получаем расстояние между центрами отверстий для посадки камней 11,51 мм



Как задать это расстояние в программе MagicArt?

Программа MagicArt сама рассчитывает длину окружности и строит развертку кольца по указанному вами диаметру и ширине кольца.



Остается только разместить правильно места для сверления.

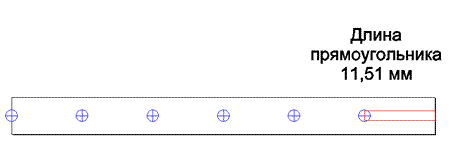

6 отверстий на колце

Вставляем одну позицию сверления центром в левый край развертки кольца.

Чертим прямоугольник длиной 11,51мм и устанавливаем его в правый край развертки кольца.

Вторую позицию сверления устанавливаем центром на левый край прямоугольника.

Добавляем еще 4 позиции для сверления и выравниваем все позиции по вертикали.

Далее делаем равномерное распределение между двумя крайними позициями сверления.

Устанавливаем для всех позиций требуемую глубину.

Устанавливаем инструмент нужного диаметра в станок.

Крепим кольцо.

Сверлим равномерно 6 отверстий.

Устанавливаем камни.
