Представляем Вашему вниманию кейс: "Гравировка на ювелирных изделиях на гравировально-фрезерном станке Magic 3."

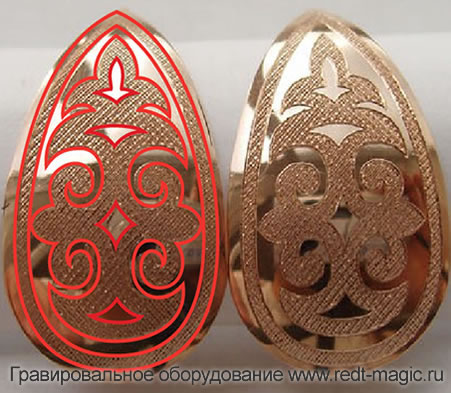

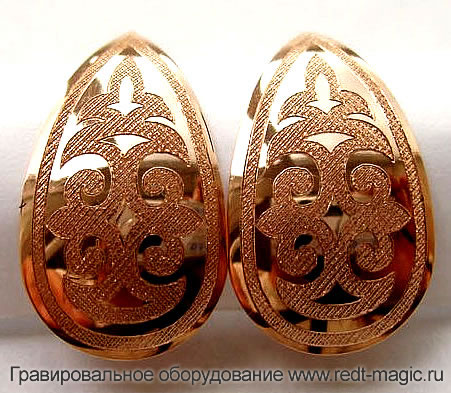

Задача: сделать образец гравировки на прототипе ювелирного изделия из ювелирной латуни (алюминия) наиболее похожий на гравировку, представленную на картинке. Гравировка должна производится, как на плоских поверхностях, так и на выпуклых/вогнутых. Оборудование предназначается для рутинной гравировки на небольшой ювелирной фабрики.
Решение: Для поставленной задачи мы выбрали настольный гравировальный станок Magic 2 и настольный мини гравировально-фрезерный станок Magic 3, как наиболее подходящие по функциональным возможностям и соответствующей невысокой цене.
Оба гравировальных станка могут гравировать на драгоценных металлах: золото, серебро, платина и на цветных: медь, латунь, магний.
Оба станка могут гравировать на плоских и изогнутых поверхностях.
Для выполнения гравировки был выбран способ гравировки - царапанием алмазным гравером без вращения шпинделя. Заготовка для пробной гравировки изготовлена из ювелирной латуни и имеет гладкую ровную зеркальную поверхность.

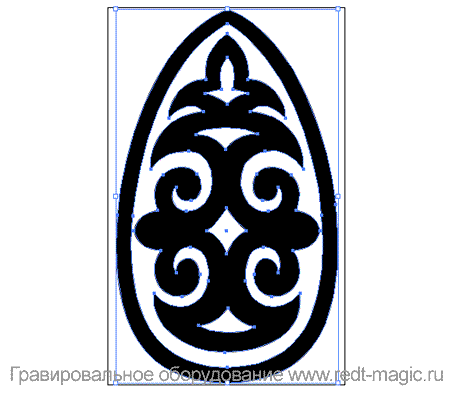

Перед гравировкой был подготовлен векторный файл для последующего импорта в программу MagicArt.

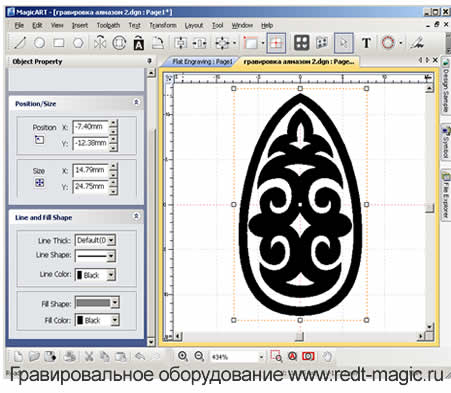

Изображение импортировано в программу MagicArt. Промежуточный формат изображения SVG .svg

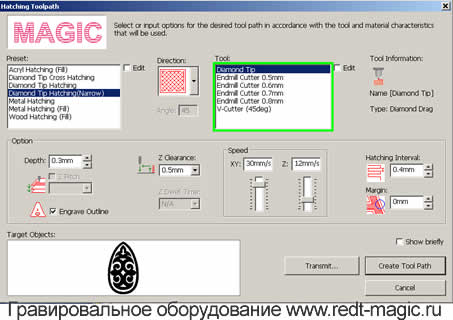

Создана траектория движения гравера с гравировкой контура. Мы применили заполнение штриховка клеточкой, как наиболее похожая на присланный образец.

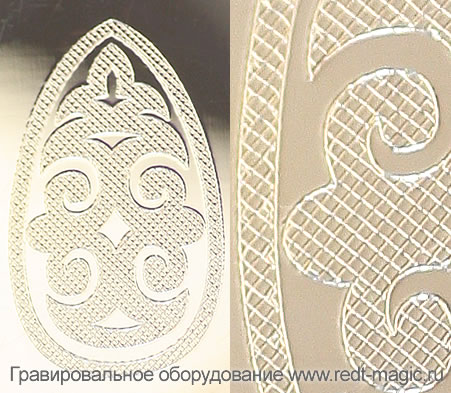

Фотография первого образца гравировки
Первый образец признан неудовлетворительным. Настройки приведены справочно.
Depth (глубина гравировки): 0.2 mm
Hatching interval (расстояние между линиями штриховки): 0.2 mm
Speed: XY: 24 mm/sec, Z: 8 mm sec
Margin: 0
Z clearance: 0.5mm
Время на гравировку: 5 мин 48 сек

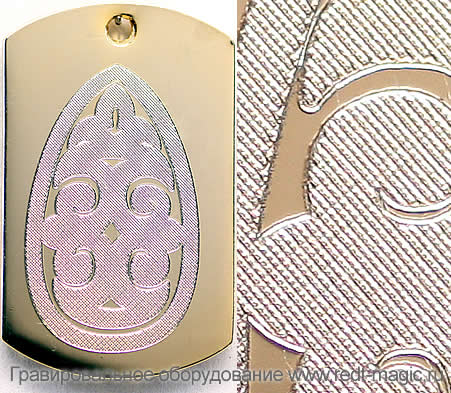

Фотография второго образца гравировки
Второй образец гравировался при следующих настройках:
Depth (глубина гравировки): 0.3 mm
Hatching interval (расстояние между линиями штриховки): 0.4 mm
Speed: XY: 30 mm/sec, Z: 12 mm sec
Margin: 0
Z clearance: 0.5mm
Время на гравировку: 1 мин 45 сек
Видео гравировки на ювелирной латуни
Вывод: Для гравировки предложенного изделия можно использовать гравировально-фрезерный станок Magic 3 и гравировальный станок Magic 2.
Как более функциональный станок, с возможностью глубокой фрезеровки ювелирных изделий рекомендуется гравировально-фрезерный станок Magic 3.
