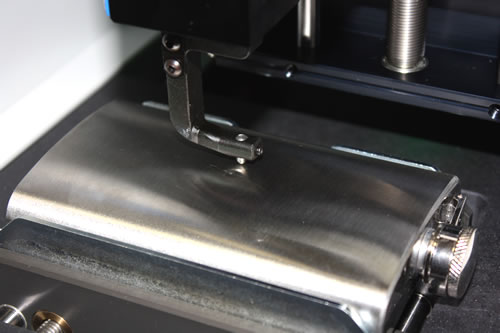

Настольный многофункциональный гравировальный принтер по металлу Magic 5 может перемещать каретку с гравером по высоте (оси Z) на 30 мм. Если попытаться откалибровать высоту с ошибками, то можно сделать вот такую дырку в фляжке.
ВНИАМНИЕ! Это неправильная калибровка высоты заготовки.

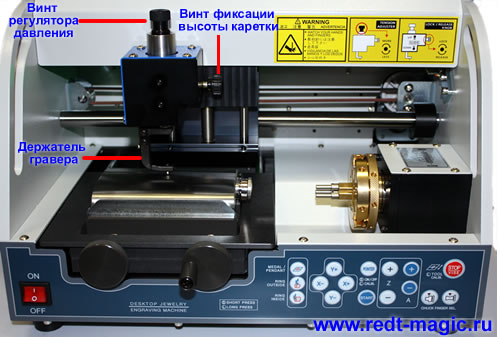

На картинке представлено устройство каретки и расположение регулировочных винтов.
Если Вам нужно сделать гравировку на изделиях с высотой более 30 мм над тисками, то гравировальный принтер по металлу Magic 5 сможет гравировать и на более высоких изделиях.
Для этого надо поднять гравировальную каретку и откалибровать положение гравера на новой высоте.

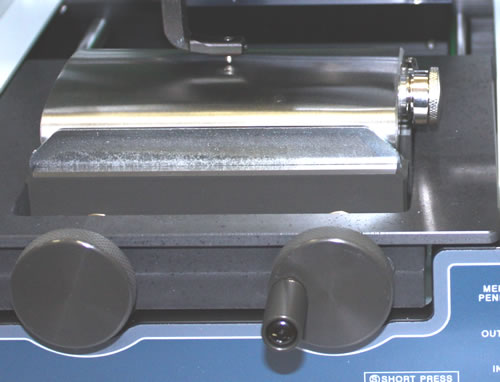

1. Закрепите четырьмя винтами на самоцентрирующихся тисках дополнительные накладки, чтобы можно было закрепить более высокую фляжку.
И за фиксируйте в тисках фляжку.

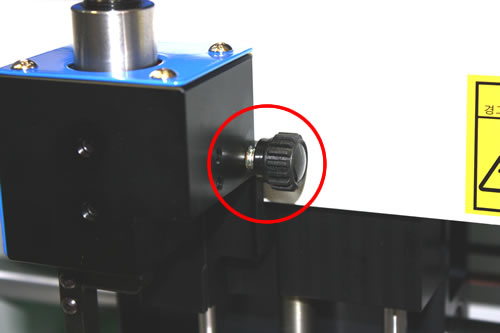

2. Теперь нужно поднять каретку. Для этого открутите винт фиксатора регулировки высоты. Каретка должна свободно перемещаться вверх и вниз.

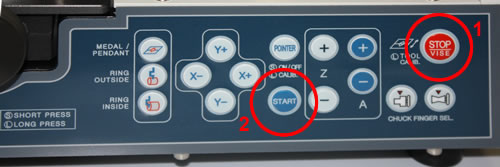

3. Нажмите на панели управления станком кнопку STOP на 2 секунды. Каретка переместится на фляжку и начнет опускаться. Придерживайте каретку рукой в верхнем положении. После того как движение каретки прекратится, опустите ее на фляжку и затяните винт фиксации каретки.
4. Нажмите на кнопку START на 2 секунды. Данные о высоте заготовки и калибровке сохранятся в памяти станка. Станок повторно проконтролирует высоту.
