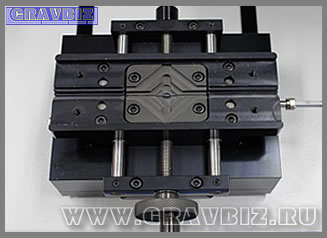

На фрезерно-гравировальном станке MAGIC F300 вместо стола можно установить Тиски самоцентрирующие
Тиски позволяют быстро и точно устанавливать обрабатываемые изделия.

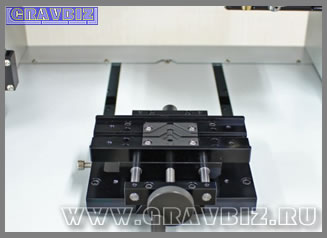

Фото 1. Пример крепления тисков на станке MAGIC F300
Перед установкой тисков следует снять плиту для фиксации изделий.
Этапы установки тисков.

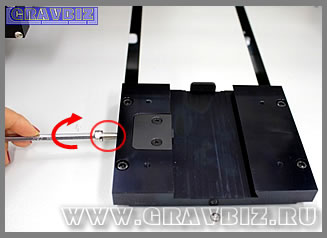

1. Шестигранной отверткой отвинтите фиксирующий винт.

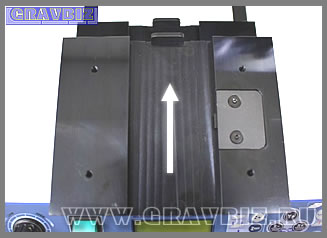

2. Если будут выполняться работы на изделиях высотой менее 30 мм, то установите повышающую проставку. Проставку нужно вдвинуть по пазу до упора.

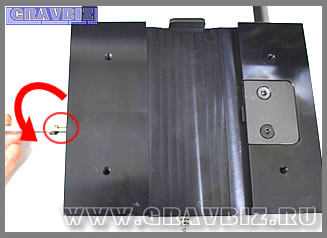

3. Затяните фиксирующий винт. Проставка должна быть зафиксирована.

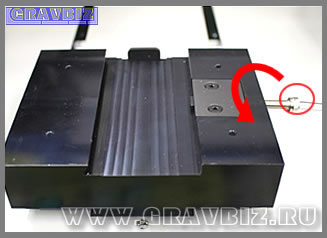

4. Открутите фиксирующий винт проставки.

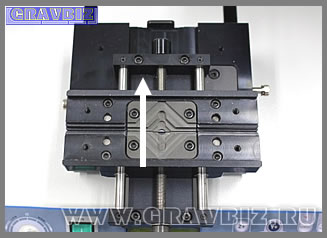

5. Вставьте по направляющим самоцентрирующие тиски до упора.

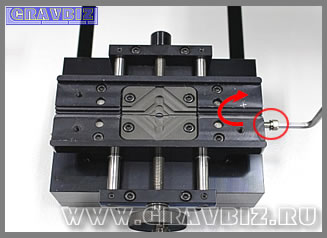

6. Затяните фиксирующий винт проставки.
Вид самоцентрирующих тисков, установленных без проставки.
