Закрепить заготовки в фрезерно-гравировальном станке MAGIC F300 можно непосредственно на плите, используя прихваты или в самоцентрирующих тисках.



1. Крепление заготовок на плите.

Положите заготовку или изделие на плиту. Установите прихваты так, чтобы обеспечить жесткое крепление заготовки. Затяните винты прихватов.



Крепление заготовок на фрезернос станке с ЧПУ Magic F300

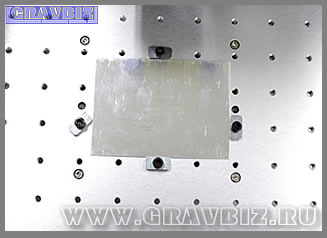

Взаимное расположение заготовки и прихватов должно обеспечить беспрепятственный доступ инструмента к обрабатываемой поверхности. Для крепления плоских широких изделий рекомендуется использовать 4 прихвата.



расположение заготовки и прихватов должно обеспечить беспрепятственный доступ инструмента к обрабатываемой поверхности

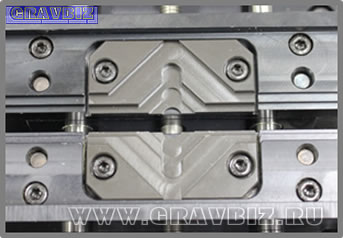

2. Крепление заготовок и изделий с помощью самоцентрирующих тисков.

Установите самоцентрирующие тиски, как описано в материале "Как установить тиски в фрезерный станок MAGIC F300"



Способы крепления заготовок в станке Magic F300

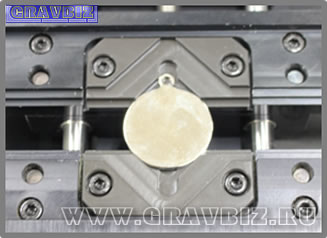

Положите заготовку в центр тисков и аккуратно затяните вращающейся ручкой тисков. Заготовка расположится точно по центру.



Закрепить заготовки в фрезерно-гравировальном станке MAGIC F300



ВНИМАНИЕ! Если вы сильно затяните заготовку тисками, то на ней останутся следы и заготовка может быть повреждена.
