Блокировка каретки требуется при фрезеровании на станке коническими граверами или концевыми фрезами и микрофрезами. При блокировке каретки обеспечивается большая жесткость конструкции.



Внимание ! При блокировке регулятор давления блокируется и каретка больше не может передвигаться вверх. Блокировать каретку нужно для тех инструментов, которые работаю при вращении (мотор вращается).

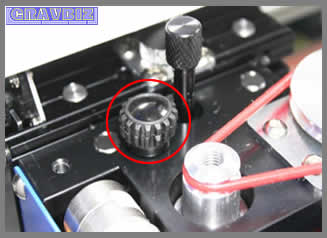

Для блокировки каретки открутите винт блокировки каретки



Блокировка каретки

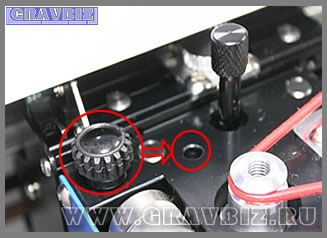

и ввинтите его в соседнее отверстие. Каретка будет заблокирована.

При заблокированной каретке, высота заготовки определяется касанием щупа высотомера о поверхность заготовки.



Блокировка каретки на станках MAGIC F300, MAGIC F30, MAGIC 7



Если требуется выполнить гравировку на станке граверами, нужно освободить каретку. Верните винт обратно. Каретка должна подниматься вверх рукой.

При разблокированной каретке, высота заготовки определяется касанием инструмента о поверхность заготовки.
