Инструкция "Механическая регулировка глубины гравировки на фрезерно-гравировальных станках MAGIC 7, MAGIC F30, MAGIC F300" может применяться пользователями при работе на станках с одинаковым устройством каретки: MAGIC 7, MAGIC F30, MAGIC F300.
При гравировке алмазными или стальными граверами регулировать глубину гравировки можно двумя способами:
- из программы MagicArt;
- механическим регулятором глубины.
Винт механической регулировки глубины гравировки расположен на каретке.

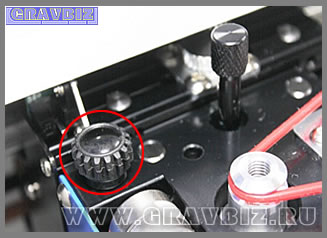

Винт регулировки давления каретки

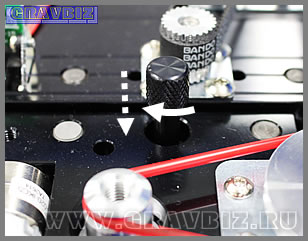

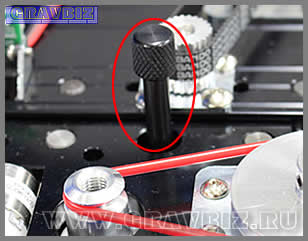

Винт блокировки каретки

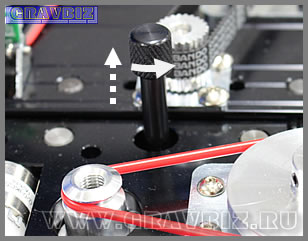

Регулировка давления гравером возможна в случае, если каретка не заблокирована. Как снять блокировку каретки, читайте в инструкции Блокировка каретки на станках MAGIC F300, MAGIC F30, MAGIC 7
Для увеличения давления каретки и гравера на заготовку нужно вращать винт регулировки по часовой стрелке, зажимая пружину. Глубина гравировки будет больше.
Для уменьшения давления каретки и гравера на заготовку нужно вращать винт регулировки против часовой стрелке, отпуская пружину. Глубина гравировки будет меньше.
