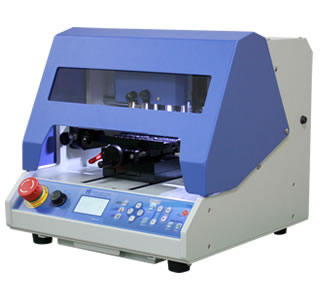

MAGIC 70 Настольный ювелирный фрезерно-гравировальный станок с числовым программным управлениемСтанок MAGIC 70 - обновленная модель 2015 года. Совмещает в себе фрезер, гравер, принтер по металлу. В обновленной модели станка добавлены очень полезные новшества и технические решения:

Возможность использовать выносной пульт;
Нет задней стенки станка - можно устанавливать длинные заготовки;
Можно регулировать обороты шпинделя .....



УЛУЧШЕНИЯ ВНЕСЕННЫЕ В ФРЕЗЕРНО-ГРАВИРОВАЛЬНЫЙ СТАНОК MAGIC 70

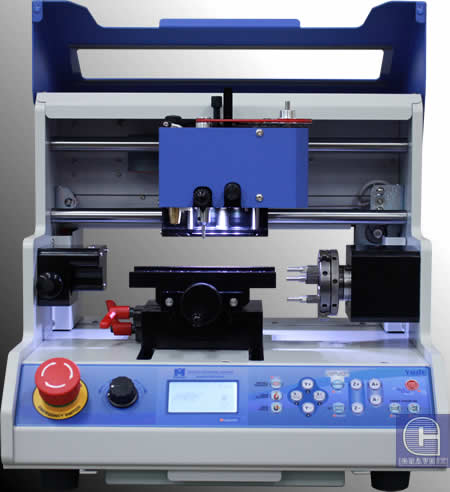

На станке теперь нет задней стенки - можно обрабатывать длинные  изделия
На станке теперь нет задней стенки - можно обрабатывать длинные изделия



Видео: Пример изготовления печатной платы на фрезерно-гравировальном станке с ЧПУ MAGIC 70

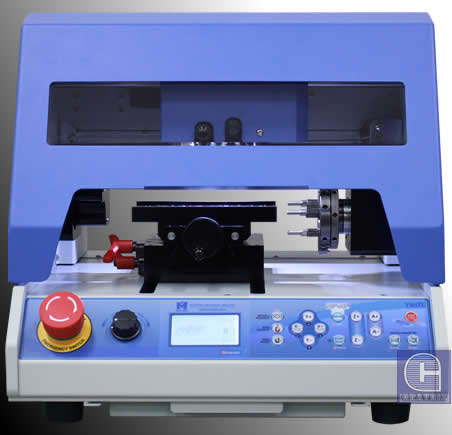

Настольный фрезерный гравировальный станок с ЧПУ MAGIC 70

Настольный фрезерный гравировальный станок с ЧПУ MAGIC 70



Видео: Изготовление кольца на ювелирном станке с ЧПУ MAGIC 70



Видео: Пример изготовления  восковки с гербом на фрезерно-гравировальном станке с ЧПУ MAGIC 70

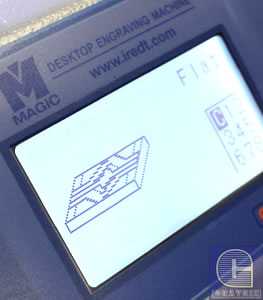

Большой ЖК дисплей фрезерно-гравировального станка MAGIC 70   Тиски к фрезерно-гравировальному станку MAGIC 70

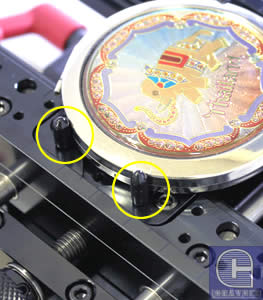

Большой яркий экран фрезерного станка MAGIC 70 отображает настройки станка   Тиски станка MAGIC 70 имеют линейку для более точного размещения заготовок



Видео: Пример изготовления подвески с именем из серебра на фрезерном гравировальном станке с ЧПУ MAGIC 70



ОТЛИЧИТЕЛЬНЫЕ ВОЗМОЖНОСТИ НАСТОЛЬНОГО ФРЕЗЕРНОГО ГРАВИРОВАЛЬНОГО СТАНКА С ЧПУ MAGIC 70

Отличительной особенностью станков Magic является возможность гравировки по искривленным поверхностям. Данная возможность будет незаменимой при нанесении гравировки на детали полученные литьем или штамповкой, например в случае промышленной гравировки или изготовлении сувенирной продукции. Есть два варианта нанесения гравировки на неровные поверхности.



Станок Magic F300 может сам отслеживать кривизну изделия, и делать равномерную гравировку или фрезерование.



Видео: Пример гравировки на выпуклых вогнутых поверхностях браслета на фрезерном гравировальном станке с ЧПУ MAGIC 70



Гравировка с регулятором глубины. В случае когда необходимо обеспечивать глубину гравировки на неровной детали, например при нанесении маркировки на детали и панели под последующую затирку отличным решением будет использование регулятора глубины. В данном режиме специальное кольцо вокруг инструмента ходит по поверхности материала, а гравер выставлен на фиксированную высоту что позволяет выдержать необходимую глубину гравировки на все поверхности детали.



Видео: 3D фрезерование и гравировка юбилейной монеты на гравировальном фрезерном станке MAGIC 70



При работе в обоих режимах шпиндельный узел станка переводится в плавающее положение, что позволяет отслеживать искривление детали, а сила сжатия пружины задаваемая из программного обеспечения позволит подобрать режим работы обеспечивающий требуемое качество обработки.

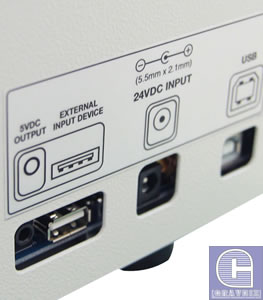

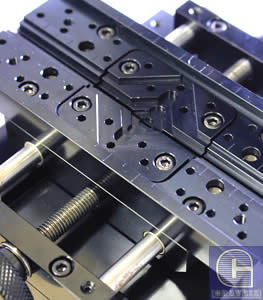

Простое крепление заготовок в самоцентрирующих тисках на станке MAGIC 70   Возможность подключения внешних устройств к станку Magic 70
Простое крепление заготовок в самоцентрирующих тисках на станке MAGIC 70   Возможность подключения внешних устройств к станку Magic 70





Видео: Пример фрезерования выпуклой надписи на флешке на фрезерном гравировальном станке с ЧПУ MAGIC 70



Гравировка внутри и снаружи колец на станке MAGIC 70   Гравировка внутри и снаружи колец на станке MAGIC 70
Гравировка внутри и снаружи колец на станке MAGIC 70   Гравировка внутри и снаружи браслетов на станке MAGIC 70



Видео: Пример фрезерования на кольце на фрезерном гравировальном станке с ЧПУ MAGIC 70





Безопасная гравировка на ручках на станке MAGIC 70
Безопасная гравировка на ручках на станке MAGIC 70

Появилась возможность круговой алмазной гравировки, огранки на кольцах и цилиндрических поверхностях



Видео: Нанесение алмазной грани на кольца





Видео: Как наносится круговая ажурная алмазная грань на кольца





Гравировка алмазным гравером - специальным инструментом в наконечник которого установлен технический алмаз - работает без вращения шпинделя и позволяет "царапать" изображения на поверхности заготовки. Данный метод идеален для создания сувенирной продукции, т.к. позволяет получить великолепное качество гравировки на блестящих поверхностях, в том числе на нержавеющей стали.

Тиски с проставкой позволяют увеличить ход по оси Z до 38,5 мм   Тиски с проставкой позволяют увеличить ход по оси Z до 38,5 мм
Простое крепление заготовок в самоцентрирующих тисках на станке MAGIC 70





Подсветка рабочей зоны фрезерно-гравировального станка MAGIC 70   Регулировка оборотов шпинделя фрезерно-гравировального станка MAGIC 70
Подсветка рабочей зоны фрезерно-гравировального станка MAGIC 70   Регулировка оборотов шпинделя фрезерно-гравировального станка MAGIC 70





Фрезерный гравировальный станок с ЧПУ MAGIC 70 сам обсчитывает наклон плоской заготовки и вносит корректировку в управляющую программу. Гравировка проходит с учетом наклона.





Фрезерная ванна для изготовления подвесок с именем для станка MAGIC 70   Жесткое крепление гравера для колец и браслетов на станке MAGIC 70
Фрезерная ванна для изготовления подвесок с именем для станка MAGIC 70   Жесткое крепление гравера для колец и браслетов на станке MAGIC 70





Все станки MAGIC разработаны с учетом требований долгосрочной работы. Гравировальный станок MAGIC 70 производится и собирается в Южной Корее со строгим контролем качества на всех этапах производства.

Для обеспечения высокого качества гравировки, особенно при работе мелким инструментом, была пересмотрена конструкция шпинделя по сравнению с предыдущем поколением данного станка MAGIC 7.

Гравировальный станок MAGIC 70 специально разработан для применения ювелирном производстве, точном приборостроении, но также может использоваться для гравировки сувенирной и тиражной продукции.





ХАРАКТЕРИСТИКИ НАСТОЛЬНОГО ФРЕЗЕРНОГО ГРАВИРОВАЛЬНОГО СТАНКА С ЧПУ MAGIC 70



Размер станка: 395(Ш) х 375(В) х 394(Г)мм

Мощность шпинделя Redt-magic гравировальное оборудование: 27 Вт

Частота вращения шпинделя Redt-magic гравировальное оборудование9000 - 15000 об/мин

Область гравировки по оси Х Redt-magic гравировальное оборудование: 120 мм

Область гравировки по оси Y Redt-magic гравировальное оборудование: 95 мм

Высота по оси Z Redt-magic гравировальное оборудование: 38,5 мм

Внешний Ø цилиндрической заготовки: 77 мм

Внутренний Ø цилиндрической заготовки: 14-77 мм

Вес: 32,5 кг

Точность: XY - 0.005мм, Z - 0.00125мм

Скорость подачи по осям: X Y Z - до 36мм/сек

Скорость подачи при фотогравировке: до 48 мм/сек

Питание: 220В, 50/60Гц

Операционная система компьютера: Windows 2000/XP/7/8/10
Настольный фрезерный гравировальный станок с ЧПУ MAGIC 70 с ротационной осью




Сколько стоит станок? Где купить?

Комментарии

+1 #8 Admin 03.07.2017 09:14
MagicArt, ArtAcm, DeskProto
gravbiz.ru/deskproto-6-1.html
#7 Бэлла 23.04.2017 15:58
Какой программой можно собрать файл для машины?
#6 Admin 17.12.2016 18:02
3D фрезерование восковки герба https://youtu.be/AeVBY5jP0lo
#3 Admin 17.12.2016 17:58
http://www.youtube.com/watch?v=ImuX2Kw1oek


http://www.youtube.com/watch?v=ImuX2Kw1oek
+1 #2 Admin 17.12.2016 17:57
Да есть и не только воск, металл тоже может обрабатывать
Фрезерный станок Magic 70 может тоже, что и фрезерно-гравир овальный станок Magic 7
Вот примеры
https://youtu.be/UqyWy4o30Jc
https://youtu.be/AeVBY5jP0lo
https://youtu.be/VxtMq1WYsKg
https://youtu.be/YV6qf5kxX7k
#1 Сергей 17.12.2016 17:54
Здравствуйте, хотел узнать есть ли возможность у станка мэджик 70 обработка восковки в 3 плоскостях ?
